טפסנות ויציקת תיקרה במילוי איטונג
אז מה אתכם חברים….
סורי על העיכוב בפרסום הפוסט ,היו כמה ימים סוערים של גשם שהפריעו לעבודה השוטפת אבל זה מעולה שיורד גשם….
אז מה עבר עלינו מהפוסט האחרון ?
אז ככה…
אז לאחר יציקת המדרגות התחלנו להצע טפסנות של התקרה … איך מבצעים בכלל טפסנות תקרה?
כבר אמרתי שקרשים זה מוצר נצרך בבנייה לא?! 😉
טפסנות תקרה
אז פורסים קרשים לאורך כל התקרה במרחק של 50 ס”מ זה מזה ומקבעים אותם לעמודי נעליים (תראו בתמונות בהמשך)
עמודי הנעליים נפרסים במרחק של 70 ס”מ זה מזה כשצד אחד תופס את הקרש בצד העליון שצמוד לתקרה וה”נעל” יושבת על יציקת הרצפה, על הקרשים בצד העליון פורסים דיקטים של 70 על 2.5 מרוחים בסילר+שמן ,פריסת הדיקטים מתבצעת על כל שטח התקרה ומתקבלת בעתם קרת עץ שטוחה על כל שטח הבית.
לאחר שעבודת טפסנות זו מסתיימת מוזמנים בלוקי איטונג + ברזל להכנה של תקרת הצלעות עם מילוי איטונג.
מה זה תקרת צלעות
ישנם כיום 2 סוגים של יציקת תקרה .
- תקרה מקשית (כולה בטון , הכי שכיח כיום)
- תקרת צלעות
תקרת צלעות זו בעצם תקרה שהצלעות שלה ממולאות בטון ובמרווחים קיימים בלוקי איטונג , העיקרון ההנדסי של תקרה זו אומר שאנו ממלאים בטון בדיוק היכן שחוזק התקרה מצריך אותו ולא בכל התקרה,מילוי הבלוקים מאפשר להקטין את המשקל הכללי של התקרה מבלי לגרוע מהעומס אותה היא מסוגלת לשאת.
אז אמרנו שלאחר הכנת טפסנות התקרה צריך להזמין בלוקים + ברזל נכון ?
יש קבלנים ששולחים את תוכניות המהנדס ישירות לקבלן חומרי הבניה והוא מזמין עפ”י זה , לא תקין מכיוון שזה פתח לטעויות בחישוב כמות החומר שאתם צריכים באמת. אתם צריכים כמות מדוייקת של כל הברזל + הבלוקים בתקרה!
או שהמהנדס שלכם יספק לכם את כתב הכמויות הנ”ל ועפ”י זה תזמינו (כמובן צריך לבדוק שקיבלתם בדיוק את מה שהזמנתם ואת זה הקבלן יעשה עבורכם.).
אצלי הקבלן ביצע את חישוב הכמויות והזמין במדוייק מספק חומרי הבניין,לאחר קבלה ביצענו בדיקה שאכן קיבלנו את מה שהזמנו.
מה זו תקרת בטון ?
תקרה בקשית זו תקרה שכולה נוצקת מבטון … בדרך כלל זו השיטה שעובדים בה כיום בדרך כלל וזו החלטה של המהנדס שלכם . בדרך כלל עובי התקרה היא 20 או 25 ס”מ
חשוב להביא את בעלי המקצוע הבאים בזמן טפסנות התקרה
- חשמלאי לביצוע כל ההכנות של התאורה בתקרה והכנות נוספות ללוח חשמל משני
- אינסטלטור לביצוע הארכה של צנרות קולטני ביוב והכנות צנרת לחדרים הרטובים שלכם
- תיאום של מעבדת הבטון לבדיקת הבטון בזמן היציקה, באחריות קבלן השלד לבצע את התיאום למועד היציקה
מה שאתם רואים כאן לדוגמא זה טופס אחד מכמה שנשלח לספק חומרי הבניין ובו מפורטים כמה מוטות לספק ואת מידות הכיפוף של הברזלים. זהו כתב כמויות מדוייק שהקבלן שלי ביצע לפני שביצענו את ההזמנה.
אצלי חלק מהתקרה היא תקרה של 35 ס”מ עובי ושאר התקרה היא 25 ס”מ וזאת עבור שיפור בידוד והימנעות מבעיות מים בעתיד , כך האדריכלית שלי רצתה וכך בוצע.
אמנם “הפסדתי” כך עוד טון ברזל + 4-5 קוב בטון אבל זה שווה את זה.
בכל מקרה לאחר קבלת כל החומרים פורסים את בלוקי האיטונג על הטפסנות,פריסת בלוקי האיטונג מתבצעת במרווח של 15 ס”מ בין שורה לשורה כשבאמצע משאירים מקום לזיון הברזל בהתאם לתוכניות הקונסטרקטור. לאחר מכן מתחילים לקשור ברזל , קשירת הברזל היא עבודה מרובה ולכן באותו היום הגיע צוות גדול של שמונה פועלים.
הכנות חשמל
לאחר שמסיימים שלב זה של קשירת כל הברזל מזמינים את החשמלאי לביצוע כל הנחת צנרת התאורה + כל הנקודות שלכם , זהו שלב שמאוד חשוב שתהיו בו ותהיו מעורים בכל נקודות החשמל שלכם , אצלי החשמלאי הגיע ושכח את ההכנה למקרן שיש לי בסלון ולא הביא איתו צנרת מתאימה ,מצריך צינור קוברה 2 צול ,לא התרגזתי , חבל על האנרגיות , הלכתי באופן עצמאי לקנות ואתקזז עם החשמלאי בחשבון הסופי. 50 מטר של צינור כזה עולים בערך 170 שקל.
אז למחרת החשמלאי הגיע ולשמחתנו החזאי הבטיח סערה אך היה יום שמש נעים (אסור להאמין להם!)קבלן השלד לא הגיע באותו היום בגלל החזאי…סתם הלך יום עבודה.
בכל מקרה החשמלאי מתחיל לעבוד וכדאי שתדעו כמה דברים חשובים, אל תתנו לחשמלאי להעביר צנרת חשמל גדולה כגון צינור קוברה או כמה צינורות ביחד בצלע כיוון שזה מחליש את אותה הצלע שבו עוברת הצנרת , שימצא נתיב אחר לצנרת שלו , אל תוותרו.אצלי לא היה אכפת לי מכיוון שהצלע היתה בחלק של התקרה העבה יותר (35 ס”מ עובי) שזו תקרה עבה מעבר למה שצריך. בדרך כלל תקרות הם בעובי של 25 ס”מ.
בנוסף תוודאו שהחשמלאי מתקין קופסאות הסתעפות לצינורות החשמל , יש קבלני חשמל שפשוט דופקים עם מסמר את הצינור לטפסנות וזהו… בכל מקרה חבר שלי(שהוא בודק מוסמך של ח”ח) בא לביקור ונתן אישור לעבודת החשמל בשטח.
החשמלאי גם ביצע לי בנוסף את כל ההכנות לתאורת ספוטים בפרגולת הישיבה בחוץ והתקין את כל קופסאות הספוטים כהכנה ליציקה , ביצעתי השחלה של עוד 2 צינורות קוברה מהסלון למרפסת בקומה השניה ולפינת ישיבה (למה לחצוב אחר כך ? שיהיו צינורות ונשתמש בהם בהמשך ).
יום חמישי ה-12 לינואר החשמלאי סיים את כל ההכנות עפ”י תוכנית החשמל (5 שעות עבודה בערך) ויציקת התקרה נקבעה ליום ראשון בבוקר.
יום שישי ה13 😉 , נולדו לי תאומים בן ובת יפיפיים בשעה 19:48 (אושר גדול )
אז מצד אחד האישה מתקשרת ומתזזת אותי לסידורים ומצד שני צריך לדאוג שבבנייה הכל מתקתק כמו שצריך ולא לדבר על טלפונים נוספים מהעבודה… איזה כיף…
זה מזכיר לי בדיחה קטנה…
“אתם בבית… האישה צועקת לך מבחוץ על הדלת הראשית שתפתח לה , הכלב נובח מהדלת המשנית , למי אתם פותחים ? ….
ברור לכלב , לפחות הוא מפסיק לנבוח כשהוא נכנס… ” ;-)אז נמשיך לעניינו,
בראשון בבוקר ביצענו הנחנה של רשתות ברזל 20 ס”מ מעל לכל התקרה לקראת היציקה. בסביבות 10 בבוקר הגיע המהנדס לאישור תקינות זיון התקרה ואמר הכל במילה אחת “תענוג”.
אז לקראת הגעת המשאבה ביצענו טפסנות קטנה לביצוע חציצה בין 2 התקרות שלי , בין תקרת ה-35 לתקרת ה-25 .חציצה זה בעצם אומר טפסנות קטנה של כמה קרשים עבור היציקה ליצירת מדרגה של 10 ס”מ בין שתי התקרות.
בסביבות 11 הגיעה המשאבה + מערבלי הבטון והתחלנו לבצע את יציקת התקרה , חשוב מאוד להתשמש במיוחד בתקרה במרטט לכל אורך היציקה!!! תקפידו!
דרך אגב ,לתקרה שלי נכנסו 32 קוב בטון.
למחרת בבוקר כבר התחלנו לבצע טפסנות של מעקות המרפסת והמעקות של הקומה השניה. בשלד הזה חצי תקרה היא מרפסת (מרוצפת בעתיד) והחצי השני בנוי ו, מעקות מבטון יבוצעו בכל היקף הבית בגובה של 50 ס”מ , לאחר רצפה עתידית יישאר מעטפת מבוטנת של 30 ס”מ. על רטיבות כבר דיברנו ? מעטפת הבטון מונעת את זה.
אז כמו תמיד אצלי הכל מלווה בתמונות והסברים….
יציקת תקרה
יום יציקת התקרה הוא יום חשוב וחשוב שלא תשכחו לבצע את הצעדים הבאים
- שהחשמלאי שלכם ביצוע את כל ההכנות והכל תקין
- שהאינסטלטור ביצוע את כל ההכנות והכל תקין
- מעבדת הבטון הוזמנה ליום היציקה
- לוודא שהבטון נוצק עד 90 דקות מהיצירה מהמפעל
- שהמהנדס שלכם הגיע לשטח לאשר את קשירת הברזל של הקבלן
טיפ: עדיף לא לצקת יום שישי כיוון שהתקרה אמורה לקבל אשפרה ( הרטבה במים לפחות שלוש פעמים ביום ) ולכן אם בסוף השבוע אף אחד לא יכול לדאוג לאשפרה אז לא לצקת יום שישי
הנחה והצמדת הדיקטים לכל שטח התקרה

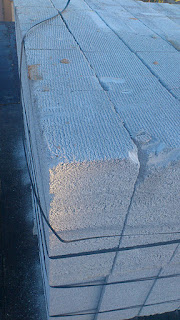

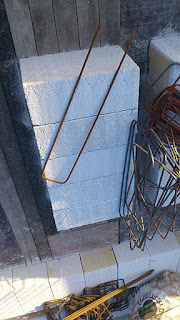

בלוקי האיטונג הגיעו…
עפ”י תוכנית המהנדס , בתקרת 25 הבלוקים מונחים בצורת שוכבת (גובה 25)
מידות הבלוק הם 50X30X20
אז כשמניחים אותם בצורה שטכבת הגובה הוא 20 ובצורה עומדת 30
יש עוד רשתות ברל כך שבסוף מתווספים עוד 5 ס”מ ליציקה מעל הבלוקים ונותרת תקרה של 25 או 35 לפי התוכנית.

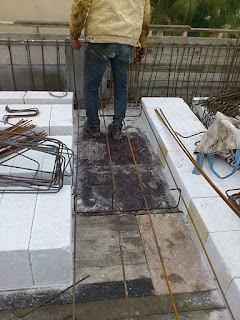

בחלק שאתם רואים כאן ללא הבלוקים זהו הממ”ד שהוא בטון יצוק
הברזלים מונחים להתחלת קשירה

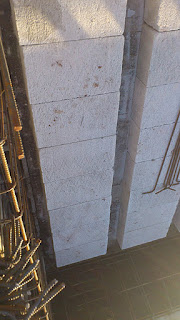

אפרופו ,תשימו לב , כאן גובה התקרה העתידית הוא 35 ולכן הבלוקים מונחים בצורה “עומדת”
טפסנות קורות הפרגולה
עמודי הנעל לתמיכת התקרה, עמודים אלו יישארו כשבועיים לאחר תום היציקה ויפורקו רק לאחר מכן

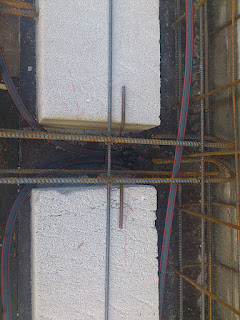

בתקרת 35 הבלוקים מונחים בצורה “עומדת” לקבלת הגובה המתאים

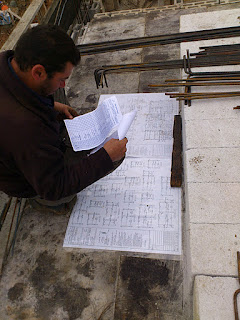

תוכניות מהנדס לביצוע זיון התקרה
ביצוע חישוקים , יש לבצע במרחק 20 ס”מ בין חישוק לחישוק ולא במרחק משתנה , חישוקים אלו מונעים מהברזל לקבל כיפוף בעומס
חישוקים עבור תפיסת הברזלים
ברזל שהוזמן בדיוק לפי מה שביקשנו

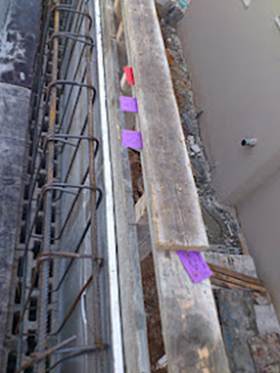

מונחים פתקים לביצוע לפי סוג הברזל המכופף

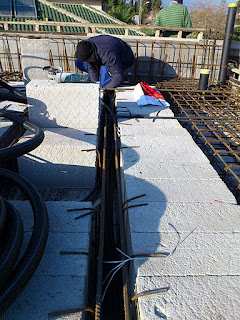

ביצוע הנחת כבלי החשמל לתאורה לקראת היציקה

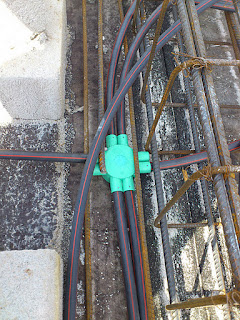

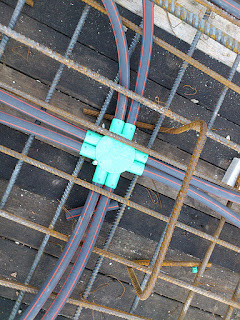

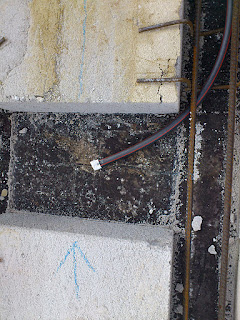

קופסת הסתעפות
תאורת מעקות
צנרת חשמל סטנדרטית

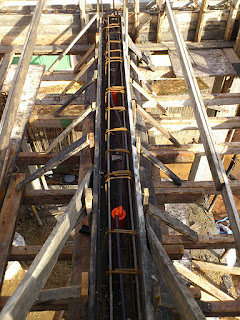

ברזל בטפסנות הפרגולה

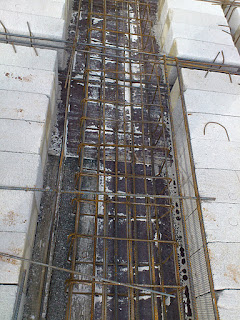

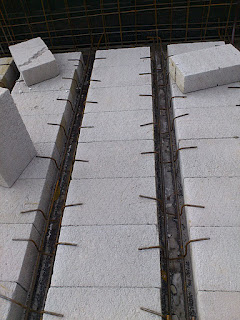

חלק מזיון התקרה
הכנה למקרן בסלון
צינור קוברה 2 צול
צנרת הקוברה עברה בצלע זו מהמקרן לקיר הסלון
אם היתה תקרת 25 היא לא היתה עוברת כאן נכיוון שהיתה מחלישה את הצלע והבטון לא היה נכנס כמו שצריך

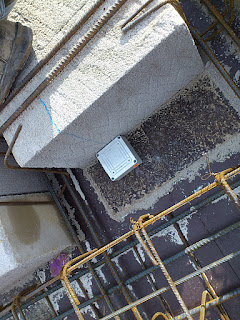

הנחה לקראת התקנה של קופסאות הספוטים לפרגולות

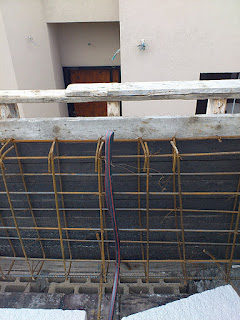

חשמל מעקות
רשתות 20 לאחר סיום הכנות החשמל
מחזקים טפסנות ע”י ברזל + מכופף צינורות

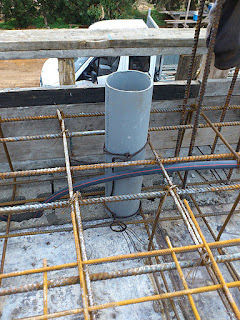

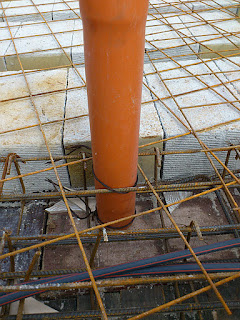

מה שאתם רואים כאן זוהי הכנה לצנרת מזגנים מהקומה הראשונה לקומה השניה , אצלי אין מיזוג מרכזי ולכן אני מבצע הכנות מראש שבשלב ההתקנה יהיה קל מאוד להשחיל את צנרת המיזוג חמנוע שיישב בתקרה העליונה ביותר.
מדובר בצנרת אינסטלציה 4 צול באורך של 50 ס”מ שחיזקנו אותה לקראת היציקה , לא באתי מוכן בבוקר אז האינסטלטור שלי הציל אותי והקפיץ לי את הצנרת ממש לקראת היציקה.
הכנה זו תחסוך לכם לא מעט כסף מכיוון שלאחר ביצוע השלד תצטרכו לבצע הכנות למיזוג ע”י איש המזגנים ואני לא רוצה לומר לכם כמה לוקחים היום על קידוח בתקרת בטון.
תכינו מראש וחסכתם לא מעט כסף…
הכנה למיזוג
הכנה למיזוג
חיזור נוסף של הטפסנות לקראת היציקה
צילום פנורמי קטן של הבית שלי עד עכשיו
שימוש במרטט לכל אורך היציקה
סיום היציקה לאחר פילוס הבטון
היום יצקנו את מעקות הקומה השניה , אעדכן ביום שישי ביצוע + הכנה של בנייה של הקומה השנייה.
שבוע מקסים לכולכם
